Wie kann ich das Gewinde einer Schraube richtig messen?
Viele Werkzeuge können benutzt werden, um das Gewinde einer Schraube oder anderer Bauteilen korrekt zu messen. Die wichtigsten Werkzeuge werden hier in diesem Beitrag genauer erläutert.
Taschenmessschieber
Der Messschieber, häufig auch Schieblehre oder Kaliber genannt, ist ein Werkzeug für die Außen- oder Innenmessung. Der Messschieber ist geeignet für die Messung von Gewinden. Mit einer Gewindeschablone kann dann die genaue Gewindesteigung festgestellt werden.
Messschieber gibt es in der normalen Ausführung. Hier wird der gemessene Wert von dem Messschieber abgelesen. Der Nachteil des analogen Messschiebers ist die Ungenauigkeit. Wenn eine genaue Messung durchgeführt werden muss, kann der digitale Messschieber helfen. Der digitale Messschieber kann, je nach Modell, bis zu vier Nachkommastellen genau den gemessenen Wert anzeigen.
Eine Übersicht über die verschiedenen Ausführungen von digitalen Messschiebern können Sie hier finden.

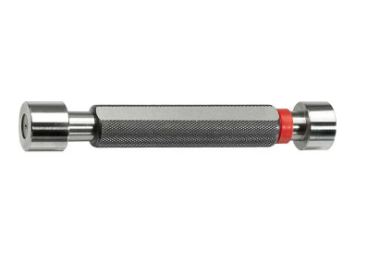

Gewindelehre / Gewindegrenzlehrdorn
Die Gewindelehren müssen einfach in das entsprechende Gewinde eingedreht werden, um das exakte Gewinde herauszufinden. Standardmäßig gibt es diese von dem Gewinde M1 bis M50 in allen verfügbaren Gewindesteigungen.
Gewindelehrring
Der Gewindelehrring funktioniert wie die Gewindelehre, außer dass er auf das Gewinde aufgedreht wird und nicht in das Gewinde eingedreht wird.
Gewindeschablonen
Gewindeschablonen sind für Messungen der Steigung eines Gewindes geeignet. Die Schablone wird auf das prüfende Gewinde gelegt, um dann zu ermitteln, ob die Steigung des Gewindes mit der Schablone übereinstimmt. Die Gewindeschablone bildet jeweils eine Steigung eines Gewindes ab. Die verschiedenen Schablonen werden in einer Haltevorrichtung zusammengefasst.
